Oprzyrządowanie peryferyjne w odlewnictwie aluminium — jak ustabilizować wymiary seryjnych komponentów

Utrzymanie wąskich tolerancji wymiarowych przy seryjnym odlewaniu aluminium wymaga wdrożenia spójnego systemu oprzyrządowania peryferyjnego, a nie tylko skupienia się na głównej matrycy. Samo gniazdo formujące zapewnia kształt podstawowy w momencie ciśnieniowego wtrysku ciekłego stopu, lecz w żaden sposób nie gwarantuje utrzymania wymiarów podczas stygnięcia. W realiach wielkoseryjnych surowy element po wyjęciu z maszyny narażony jest na natychmiastowe odkształcenia. Prawidłowo zaplanowany park narzędzi towarzyszących zapobiega mikropęknięciom oraz odchyleniom geometrii.

Gniazdo formujące a zjawisko skurczu odlewniczego

Gniazdo matrycy nadaje precyzyjny kształt ciekłej masie wtłaczanej pod ogromnym ciśnieniem. Proces wytwórczy nie kończy się jednak w momencie otwarcia prasy. Specjalistyczne przyrządy peryferyjne przejmują nagrzany detal i zabezpieczają go podczas stygnięcia oraz transportu międzyoperacyjnego na hali. Cienkościenne odlewy tuż po ekstrakcji pozostają bardzo plastyczne, przez co natychmiast reagują na najmniejsze siły zewnętrzne oraz własny ciężar.

Podstawowym wyzwaniem fizycznym dla technologów jest naturalna zmiana objętości stosowanego materiału. Skurcz odlewniczy liniowy stopów aluminium wynosi około 1,5 procent i występuje niezwykle intensywnie w fazie przejścia z temperatury krzepnięcia do temperatury otoczenia. Proces ten potrafi drastycznie zmienić ostateczny rozstaw otworów montażowych, kąty nachylenia płaszczyzn lub równoległość głównych ścian elementu. Dokładne sprawdziany kształtu umożliwiają operatorom szybką weryfikację geometrii surowego komponentu bezpośrednio po opuszczeniu formy. Skrupulatne badanie półfabrykatu chroni park maszynowy przed obróbką uszkodzonych detali, co radykalnie obniża koszty weryfikacji i eliminuje ryzyko wypuszczenia wadliwej partii.

Znaczenie zintegrowanego projektowania narzędzi

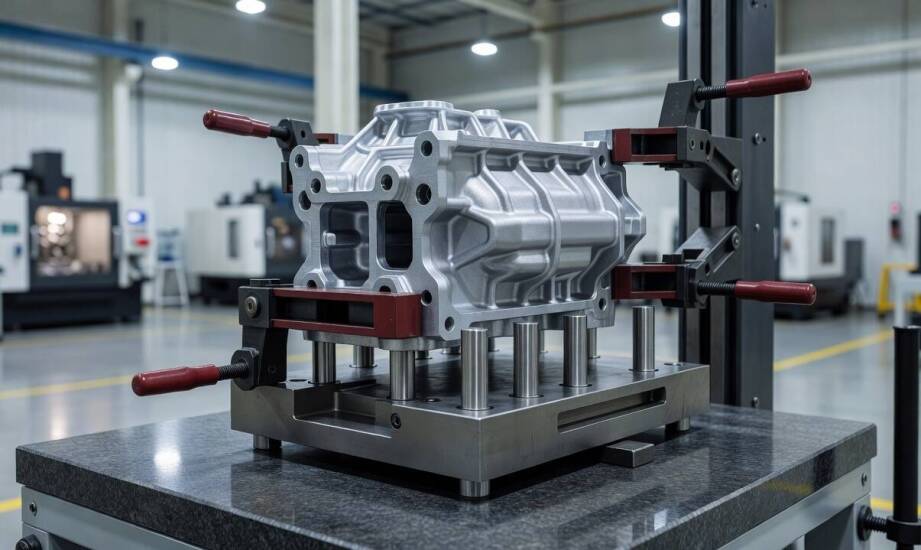

Kolejnym krytycznym etapem produkcji jest stabilizacja odlewu przed precyzyjną obróbką skrawaniem CNC. Konstruktorzy opracowują rygorystyczne uchwyty oraz gniazda bazujące tak, aby całkowicie unieruchomić aluminiowe bryły bez wprowadzania ukrytych naprężeń do ich struktury. Zbyt mocne ściśnięcie cienkich ścianek w standardowym imadle doprowadziłoby do ich trwałego ugięcia, natomiast nadmierny luz skutkowałby gwałtownymi wibracjami podczas pracy wrzeciona. Właściwe gniazdo mocujące opiera się wyłącznie na najbardziej sztywnych węzłach konstrukcyjnych.

Po zablokowaniu elementu następuje usuwanie technologicznych kanałów doprowadzających materiał. Odpowiednio dobrane Narzędzia do odlewów, wykorzystywane podczas obcinania układów wlewowych, zapobiegają niepożądanym zarysowaniom powierzchni bocznych oraz naruszeniu krawędzi detalu. Błędy wymiarowe powstają najczęściej wtedy, gdy okrojniki projektuje się w pełnej izolacji od założeń temperaturowych i mechanicznych samej matrycy bazowej. Brak bezpośredniej synchronizacji między punktami referencyjnymi formy a punktami mocującymi układu obróbczego generuje odchyłki niszczące całą serię produkcyjną.

Eliminacja takich ryzyk wymaga spojrzenia na proces w sposób kompletny i wysoce zintegrowany. Narzędziownia Metalform z Lgoty Górnej projektuje zaawansowane okrojniki oraz sprzęt peryferyjny w ścisłym sprzężeniu z własnym zakładem odlewniczym Press. Wspólne opracowywanie matryc i urządzeń obróbczych przy użyciu maszyn frezarskich i elektrodrążarek gwarantuje idealne spasowanie geometrii formy z późniejszym uchwytem wykończeniowym.

Powtarzalność wielkoseryjnej produkcji metalowej opiera się w identycznym stopniu na niezawodności gniazda wtryskowego, co na poprawnie wykonanych przyrządach pomiarowych i mocujących. Utrzymanie reżimu wymiarowego wymaga potraktowania matrycy, sprawdzianów i okrojników jako jednego, nierozłącznego systemu technologicznego. Tylko spójne opanowanie zjawiska skurczu oraz sił mocujących pozwala dostarczać rynkowi komponenty o bezbłędnej jakości i stabilnych tolerancjach.
